분쇄란 고체입자를 더 작은 입자로 부수거나 잘라내는 모든 방법을 일컫는 단위공정입니다. 고객이 원하는 입도로 분쇄하여 다음 공정에서 처리하거나, 최종 제품화 합니다.

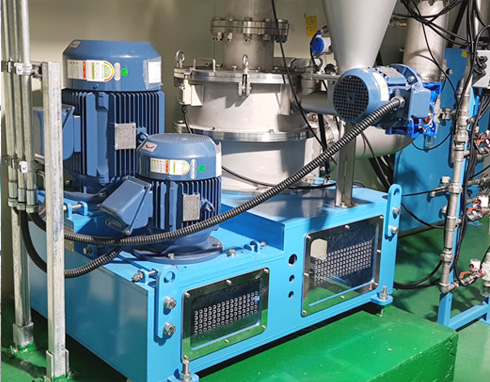

기류분쇄

기류분쇄(Air Jet Mill)는 압축공기를 이용하여 입자를 서로 부딪히게 하여 분쇄하는 방법입니다.

고온에 취약한 제품에 적용하고, 이물 유입이 없다는 장점이 있습니다.

분쇄 후 특정 입자를 선별하여 회수하고, 큰 사이즈는 재분쇄를 수행할 때는 회전식 선별기(separator)를 적용할 수 있으며,

이물 유입 우려가 있을 시에는 분쇄기 내부에 세라믹 라이닝을 적용할 수 있습니다.

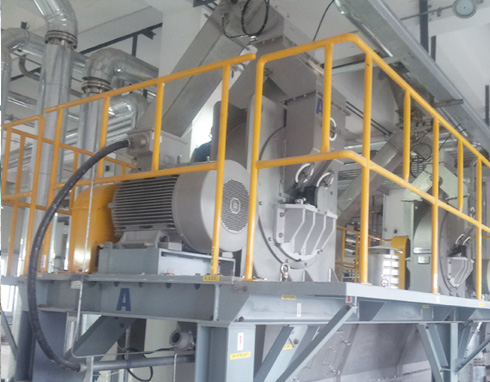

충격분쇄(ACM, PIN MILL, ATOMIZER MILL, HAMMER MILL)

투입된 처리물이 고속으로 회전하는 ROTOR의 회전력에 의해 회전부와 고정부(고정핀, 라이너) 사이에서 충격과 전단 작용으로 입자가 분쇄됩니다.

충격분쇄의 경우 입자의 경도가 필요하며,

원하는 분쇄 사이즈 및 원료에 따라 설비와 회전 속도, 타공판 사이즈가 결정됩니다.

가장 단순하며 범용으로 활용되는 분쇄 방법입니다.

ACM(Air Classifying Mill)은 분쇄실 내에 분급장치가 내장되어 있어 분쇄 입도를 자유롭게 조절 가능합니다.

ACM은 화학, 분체 도료, 식품, 비철 등 광범위하게 사용되고, 청소가 간편하여 다품종 생산에 유리, 또한 온도에 취약한 재료의 분쇄에 적합합니다.

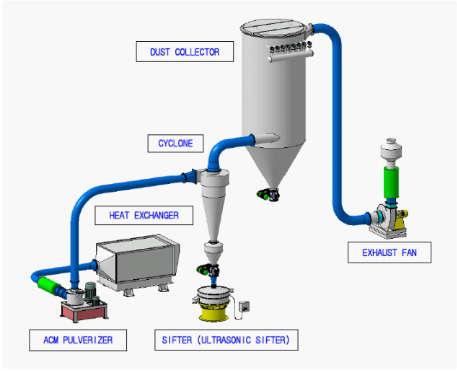

<ACM 설비 구성>

전단분쇄(Pre Cutter Mill, Shredder Mill)

분쇄물의 경도가 낮거나, 크기가 큰 대상물을 조분쇄 할 경우 사용합니다.

회전하는 로터에 컷터를 달아서 고정부와 전단력을 이용하여 제품을 분쇄합니다.

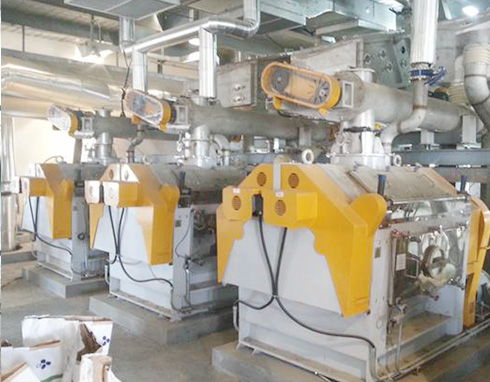

압축분쇄(Roll Mill)

일정 크기 이상의 입자나 덩어리 등을 회전하는 롤러사이에 넣고 압축력으로 분쇄하는 방법입니다.

롤러 갭의 크기만큼 작아져야 롤러를 통과할 수 있기 때문에 롤 간격으로 입자 사이즈를 조정하며, 다단계의 롤러를 배치할 수 있습니다.

롤러의 회전 속도를 다르게 하여 전단분쇄 기능을 추가하기도 하며,

롤러 표면에 홈을 파거나, 세라믹 라이닝을 적용하여 분쇄를 수행합니다.

분진 발생량이 적으며, 수분 및 유분이 포함된 원료도 분쇄 가능합니다.
